智赢の両側鉄心型リニアモーターは、ガイドレールの摩耗という課題を真に解決します

智赢の両側鉄心型リニアモーターは、ガイドレールの摩耗という課題を真に解決します。

従来の鉄心型リニアモーターは、高荷重用途において常に物理的なジレンマ（パラドックス）に直面していました。より高い推力を追求すればするほど、強い逆方向の吸引力が伴い、その結果としてガイドレールの摩耗が激しくなり、運動の安定性が低下してしまうのです。

Zhiying Intelligent Equipment（智赢智能装備）は、画期的な両側対称磁気回路設計により、推力と垂直吸引力の強固な連動関係を完全に切り離すことに成功しました。CFB035、CFB050、CFB065シリーズを例にとると、連続推力は41Nから651N、ピーク推力は最大1758Nに達しますが、あらゆる動作条件下で垂直吸引力をほぼゼロに抑えています。これは、両側の鉄心が対称に配置されることで法線方向の磁気吸引力が互いに打ち消し合うためであり、ガイドレールには負荷そのものしかかからないため、寿命と信頼性が大幅に向上します。

同時に、磁束の利用効率も著しく向上しており、同体積あたりの推力密度は片側型モーターと比較して40%以上アップしています。さらに先進のコギングトルク抑制技術と組み合わせることで、低速や微動モードであっても振動のないスムーズな動作を実現。高精度な位置決めと高速応答に対して、根本的な物理的保証を提供します。

工学的な実装において、智赢の両側鉄心型リニアモーターは完全なモジュール設計を採用しており、可動子（サーマ）と固定子（ステータ）を自由に組み合わせることで、豊富な仕様マトリックスを形成しています。

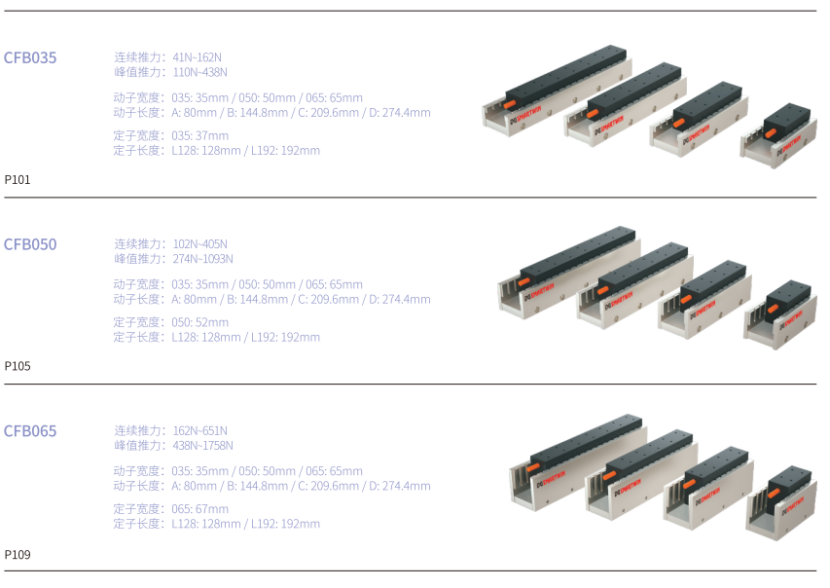

可動子の長さには、A（80mm）、B（144.8mm）、C（209.6mm）、D（274.4mm）の4つのオプションがあり、固定子の長さにはL128（128mm）とL192（192mm）の2つの標準規格が用意されています。また、固定子の幅はモデルに応じて増加し、CFB035は35mm、CFB050は50mm、CFB065は65mmとなっています。

ユーザーは実際の負荷や設置スペース、ストローク要件に合わせて、可動子と固定子のペアを柔軟にマッチングさせることが可能です。例えば、垂直軸用途では短い可動子を選んでたわみモーメントを低減したり、長ストロークの水平軸では複数の固定子を連結して使用したりできます。

構造はコンパクトで、水平軸や垂直軸など多様な取り付け方法に対応しているほか、高い耐ノイズ性を備えており、溶接や強電流など複雑な工業用電磁環境にも適応します。この細分化されたパラメータ体系により、機器統合の難易度が大幅に低減され、リチウム電池、半導体、レーザー加工などの業界に向けて、「ニーズに合わせた選定とプラグアンドプレイ」を実現する駆動ソリューションを提供しています。

計測可能な性能指標と柔軟な选型パラメータを武器に、智赢の両側鉄心型リニアモーターは、すでに多くの高荷重自動化シーンでその優位性を証明しています。

リチウム電池業界：CFB065は大型PACKラインにおける大荷重セル搬送に採用されています。ピーク推力1758Nと無吸引力の特性を組み合わせることで、ガイドレールの寿命を30%以上延長させました。

半導体業界：CFB050は、コギングトルク抑制技術による低振動（低ジャター）と高い繰返し位置決め精度により、大型ウェーハ搬送装置の歩留まり向上を保証しています。

レーザー加工分野：CFB035の高い動的特性により、金属厚板の高速かつ高精度な切断を実現しています。

自動車部品の高荷重組立ライン：CFB065の大推力出力により、100kgクラスのワーク搬送も軽々とこなします。

装置インテグレーターにとって、可動子と固定子のモジュール化および多サイズ展開は開発期間の短縮につながります。また、エンドユーザーにとっては、低いメンテナンスニーズと長期的な稼働信頼性が、総所有コスト（TCO）の大幅な削減に寄与します。

智赢智能装備は、パラメータ化・シリーズ化された両側鉄心型リニアモーターにより、高荷重リニアドライブの性能基準を再定義しました。そして、中国のハイエンド製造業において、自動化コア部品の分野に強固な技術的基盤を提供し続けています。
